CÓMO DESDOBLAR EL CIRCUITO C4 – TERMO ELÉCTRICO

Circuito C4 – Lavadora, lavavajillas y termo eléctrico

El circuito C4 de electricidad, está destinado a alimentar las tomas de corriente de la lavadora, el lavavajillas y el termo eléctrico o calentador eléctrico

En esta ocasión os recomendamos un interesante trabajo para mejorar el cuadro eléctrico de la instalación de la vivienda

Lo primero es ver si el cuadro eléctrico de la vivienda nos permite la ubicación de nuevos magnetotérmicos, o si tendremos que agregar un nuevo cuadro o cambiar el existente

En el mercado existen multitud cuadros o paneles eléctricos de distintos de tamaños y formas, elegiremos el que más se adapte a nuestras necesidades

Este es un cuadro típico de una instalación de electrificación básica sin desdoblamiento del circuito C4

Cuadro eléctrico de vivienda, electrificación básica 5 circuitos

Ahora observamos el desglose de los elementos del cuadro eléctrico general

Esquema electrico vivienda

A la hora de montar el circuito C4 que pertenece a la lavadora, lavavajillas y al termo eléctrico (calentador eléctrico), podemos hacerlo de dos formas distintas

La primera, el montaje más habitual del circuito C4, es con un magnetotérmico de 20 amperios y cables de colores azul, marrón y amarillo/verde de 4 milímetros

Montar circuito C4 sin desdoblar

Desde el cuadro general llevaremos tres cables de 4 milímetros hasta la caja de conexiones. Allí los conectaremos con regletas o clemas para poder dividir cada uno de los tres cables en tres salidas de 2,5 milímetros

Electricidad dibujos (esquemas y montajes eléctricos)

Cada uno de estos cables ira hasta cada uno de los enchufes para alimentar los distintos aparatos

El cable de fase llevará un fusible de 16 amperios, para proteger a cada uno de los electrodomésticos de forma individual

Cada circuito de enchufes debe de disponer de fase, neutro y tierra o protección

Curso de electricidad. Descubre cómo funciona la electricidad

¿Cómo desdoblar el circuito C4?

La segunda opción es montar de forma individual. La lavadora, el lavavajillas y el calentador eléctrico. Cada uno de ellos con un magnetotérmico de 16A

En esta imagen tenemos el circuito C4 dividido en 3 circuitos, aun así continúa siendo electrificación básica

Desdoblar el circuito C4. Cuadro eléctrico de electrificación básica

La división del circuito C4 no es considerada como una ampliación de circuitos eléctricos, ya que es el circuito C4 dividido en tres magnetotérmicos individuales

Esquema. Cuadro eléctrico vivienda con electrificación básica

La segunda opción es la más aconsejable, ya que al desdoblar el circuito C4. Cada uno de los circuitos funciona de manera independiente si afectar el funcionamiento de unos con otros

Desde el cuadro general llevaremos tres cables para cada circuito de 2,5 milímetros hasta la caja de conexiones. Y desde la caja de conexiones irán hasta cada uno de los enchufes

En el caso de tener una avería en este circuito como está dividido en tres, la lavadora, el lavavajillas o el termo eléctrico, podemos saber cuál de los tres aparatos es el que hace saltar el magnetotérmico

Si existieran fugas a tierra puede saltar el interruptor diferencial electrico



Te imaginas un mundo sin electricidad

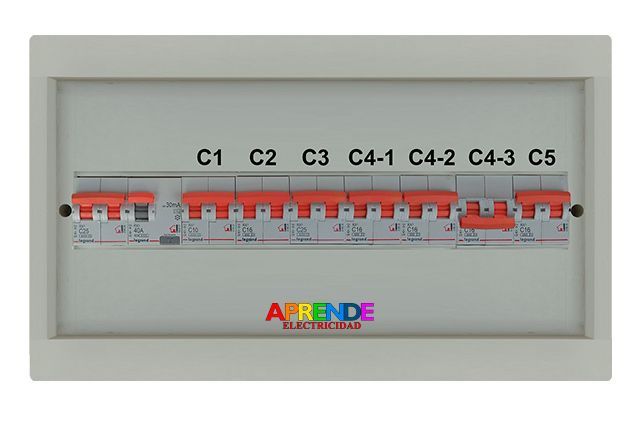

Desactivaremos el circuito C4-3 desdoblado que da el fallo eléctrico

Podemos desactivar el interruptor magnetotérmico del circuito C4 que nos da el fallo eléctrico y continuar utilizando la electricidad en la vivienda

Vamos a ver como montar cada uno de los tres circuitos de manera independiente

Instalar un circuito para el termo eléctrico

Este es un trabajo de electricidad y fontanería. Antes de comprar un termo eléctrico tendremos que valoran nuestras necesidades y consumos para no excedernos, ni quedarnos por debajo de nuestras necesidades

Los termos eléctricos más comunes van desde los 30 litros a los 100 litros

Pasos a seguir para montar un calentador eléctrico

Paso 1 – La ubicación del termo eléctrico. El sitio más idóneo es la cocina o cerca del baño. Una buena ubicación evitara el mínimo desperdicio de agua fría

Para sujetar el calentador utilizaremos tacos y tornillos barraqueros, ya que estos tendrán que aguantar el peso de calentador en vacío más los litros que pueda albergar en su interior

C4-3. Circuito termo electrico

Paso 2 – Montaremos un enchufe de 16 amperios y la sección de cable para termo eléctrico debe ser de 2,5 milímetros y con toma de tierra. Siempre evitaremos ubicar el enchufe debajo del calentador por si hubiera alguna fuga o perdida de agua ya que esto provocaría a un cortocircuito

También necesitamos dos tomas de agua, una para la entrada de agua fría y otra para la salida de agua caliente

Paso 3 – Montamos el calentador sobre la pared. Conectamos con teflón los distintos elementos en la entrada y de salida del agua, elementos como: latiguillos, llave de corte, manguitos electrolíticos y válvula de seguridad

La entrada suele esta señalizada con una flecha o con algo de color azul, montaremos una llave de corte de agua por si queremos vaciar el calentador de agua. La salida suele estar indicada con una pieza de color rojo o una flecha indicando que es la salida

Paso 4 – Una vez el termo ya montado abriremos la llave de paso y comprobamos que no hay fugas de agua. Abriremos algunos grifos de agua caliente, así facilitaremos la salida de aire del calentador

Paso 5 – Una vez comprobado solo falta conectar el calentador a su enchufe. Si el termo eléctrico dispone de regulador de temperatura, ajustar la temperatura del agua a nuestras necesidades, estas pueden variar según la época del año, esto evitará el sobrecalentamiento del agua y así podemos ahorrar electricidad en nuestro consumo electrico

C4–1. Circuito de lavadora

Instalar el circuito eléctrico para la lavadora

La ubicación de la lavadora será a poder ser en una galería, o si se dispone de poco espacio en la cocina o el baño

Montaremos un enchufe de 16 amperios y la sección del cable de lavadora debe ser de 2,5 milímetros para la lavadora con  toma de tierra.

Siempre que montemos un enchufe, este debe de estar ubicado por encima de cualquier toma o conducto de agua y lo más alejado posible de ella, para evitar que si hay pérdidas de agua o cualquier rotura de tubería pueda entrar en contacto el agua con la electricidad

Instalar el circuito eléctrico para el lavavajillas

La ubicación del lavavajillas suele ser debajo del banco de la cocina, cerca de la pila del friegaplatos. Así evitaremos derramar agua por el suelo de la cocina

Montaremos un enchufe de 16 amperios y la sección del cable del lavavajillas debe ser de 2,5 milímetros y con toma de tierra

En este caso es un poco más complejo que la lavadora ya que el enchufe del lavavajillas suele estar detrás de él o en sitos bastantes inaccesibles

Circuito C4-2. Esquema electrico lavavajillas
