¿Qué es la acometida eléctrica?
La acometida eléctrica o línea de acometida es un grupo de cables conductores, tres cables para las fases y un cable para el neutro. Es la conexión que permite unir las instalaciones eléctricas de las casas, viviendas, locales comerciales o industrias a la red eléctrica existente de corriente alterna.
La línea de acometida conecta la red distribución eléctrica con la caja general de protección o CGP.
Sin la acometida, la electricidad no podría fluir desde los transformadores de baja tensión hasta los lugares de consumo.
Existen dos tipos de redes de distribución eléctricas: las aéreas y las subterráneas. También existen redes de distribución mixtas que combinan las dos anteriores.
Las redes de distribución aéreas discurren por los postes y torres de distribución, también posadas y fijadas o grapadas sobre las fachadas de las viviendas.
Las redes de distribución subterráneas se realizan con cables enterrados en zanjas y galerías.
Ambos tipos de conexiones cumplen el mismo propósito: permitir que la electricidad fluya desde un punto a otro de la forma más segura posible.
¿Cuál es la diferencia entre trifásica y monofásica en corriente alterna?
En particular, la diferencia entre una conexión eléctrica trifásica y monofásica es el número de las fases suministradas.
La diferencia más notable es que en una conexión de corriente trifásica la alimentación eléctrica se realiza con tres fases más un neutro. Mientras que en una conexión de corriente monofásica la alimentación eléctrica se realiza con una fase más un neutro.
Las conexiones trifásicas suelen suministrar más electricidad que las conexiones monofásicas. Esto se debe a que cada fase en una conexión trifásica puede transportar su propia corriente, lo que significa que una conexión trifásica puede transportar mucha más corriente que una conexión monofásica.
Esta diferencia es significativa porque ya que las conexiones trifásicas suelen alimentar redes eléctricas más grandes que las conexiones monofásicas.
Existen dos sistemas bastante estandarizados el sistema eléctrico europeo y el sistema eléctrico americano.
En Europa, en las viviendas se suele utilizar el sistema monofásico de una fase más neutro que funciona a 220 / 240 voltios en corriente alterna y una frecuencia de 50Hz (hercios). Y las industrias suelen funcionar con el sistema trifásico de 3 fases y un neutro a 400V y la misma frecuencia (50Hz), en industria también se utiliza el sistema monofásico de 220 voltios para oficinas, baños y circuitos de iluminación.
En América la mayoría de viviendas utilizan el sistema bifásico de 2 vivos más un neutro, este sistema también es denominado como sistema de fase partida, que funciona 220 / 240 voltios en corriente alterna en la vivienda y una frecuencia de 60Hz (hercios). Dentro del sistema bifásico también encontramos distintos circuitos eléctricos que funcionan con el sistema monofásico de 1 vivo más 1 neutro y que funcionan a 120 voltios. Algunas de las viviendas utilizan el sistema monofásico de fase o vivo más neutro y funcionan a 120 / 130 voltios pero son las menos habituales.
Los generadores de corriente alterna que se utilizan en las centrales eléctricas son trifásicos.
La conexión, el transporte y la distribución de la electricidad por la red eléctrica suele ser trifásica.
La unidad de medida para la tensión eléctrica es el voltio.
Para medir la tensión eléctrica también llamada voltaje (V), podemos utilizar un voltímetro, un multímetro o una pinza amperimétrica.
Recuerda que la unidad de medida de la tensión es el voltio y la unidad de medida de la intensidad (I) de la corriente eléctrica es el amperio (A).
¿Dónde se genera la electricidad?
La electricidad es un tipo de energía que se produce por el movimiento de los electrones. Es una forma de energía que se puede utilizar para alimentar distintos dispositivos eléctricos.
El sistema de electricidad que más se utiliza es el de corriente alterna (CA), esta se produce en las centrales eléctricas. Estas plantas aprovechan la energía cinética (movimiento giratorio) que mueve las turbinas para generar electricidad.
Las turbinas están conectadas a generadores (alternadores), que producen la electricidad en corriente alterna (CA).
¿Qué centrales producen electricidad?
Centrales hidráulicas, centrales térmicas, centrales nucleares, huertos solares, energía eólica, etc.
Para la generación de electricidad se utilizan tanto energías renovables como energías no renovables.
¿Qué función desempeñan los alternadores eléctricos?
Son las maquinas encargadas de transformar la energía que se produce en el movimiento en energía eléctrica.
Estos alternadores aprovechan los campos magnéticos que se crean en su interior, por medio de bobinas internas, que con la rotación y el movimiento generan electricidad.
En los siguientes dibujos podemos apreciar un alternador y sus cargas en este caso se ha simplificado la imagen insertando bombillas para una fácil comprensión.
Lo más común será que desde el alternador llegue la electricidad hasta un transformador y este adecue el voltaje a las necesidades oportunas.
Sistema trifásico de 3 fases. 220V entre fase y neutro y 400V entre fases (Sistema utilizado en Europa)

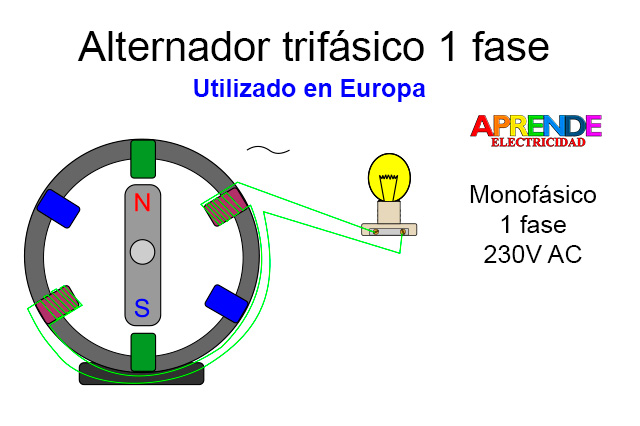

Sistema monofásico de una sola fase. 220V entre fase y neutro (Sistema utilizado en Europa)
Sistema bifásico o de fase partida. 2 medias fases a 120V entre fase y neutro. 240V con 2 medias fases más el neutro (Sistema utilizado normalmente en América)
La corriente alterna (AC) circula en una dirección y varía de forma cíclica, periódica en indefinidamente en forma de onda senoidal.
La onda senoidal (sinusoidal) tiene muchas aplicaciones en la corriente alterna (CA). Con un aparto de medida podemos ver que la corriente eléctrica alterna entre positivo y negativo 50 veces por segundo, lo que nos da una frecuencia de 50 Hz (hercios) por segundo.
La onda sinusoidal tiene muchas aplicaciones tanto en dispositivos eléctricos como electrónicos.
Aplicaciones relacionadas con motores, variadores de frecuencia, ordenadores, teléfonos móviles y televisores.
Principales características del suministro eléctrico en corriente trifásica
El sistema trifásico está formado por tres corrientes alternas de igual frecuencia y amplitud, a cada una de estas corrientes se las llama corriente monofásica. Estas corrientes presentan una diferencia entre cada una de las fases de 120º grados y están montadas en un orden determinado.
Un círculo completo tiene 360 grados, si lo dividimos en tres partes nos salen tres trozos proporcionales de 120 grados cada uno de ellos, en cada uno de ellos tenemos una línea de corriente monofásica.
A cada una de las corrientes monofásicas que forman el sistema trifásico se le asigna una letra, un número o ambos L1, L2 y L3 anteriormente eran denominados como R, S y T.
La corriente trifásica se transporta con tres cables conductores, 3 fases o vivos, también pueden ser cuatro conductores, 3 fases más un neutro.
Si algún día podemos ver los componentes que forman un alternador eléctrico desmontado, veremos que en su interior existen 3 bobinas de cobre, cada una de ellas es una fase.
El sistema de corriente trifásico dispone de tres magnitudes idénticas desfasadas 120º
En las siguientes imágenes podemos ver las tres fases (L1, L2 y L3) en una vuelta completa de 360 grados y en la otra una sola fase (L2).
¿Cómo se distribuye la electricidad generada en las centrales generadoras?
En la producción y posterior distribución de la corriente alterna encontramos distintos tipos de transformadores eléctricos.
Transformadores elevadores o reductores, para alta tensión, media tensión y baja tensión, monofásicos y trifásicos.
A la electricidad generada en centrales se le eleva la tensión, con transformadores elevadores o estaciones elevadoras para alta tensión, se utilizan para elevar el voltaje a alta tensión y transportar la electricidad a grandes distancias muchas veces a cientos o miles de kilómetros.
Cuando esta electricidad llega hasta las subestaciones de transformación reducen el voltaje de alta a media tensión. Después pasa a las subestaciones de transformación y distribución. Estas se encargan de la distribución en media tensión desde las subestaciones a las ciudades, pueblos, polígonos y zonas industriales.
Los centros de transformación (CT) o transformadores, son los que se encargan de bajar la media tensión a baja tensión esta tensión inferior a 1.000V, que es la que utilizamos en viviendas e industrias, en servicios monofásicos (230V) o trifásicos a 400V que es la electricidad que normalmente utilizamos.
En la parte exterior de los transformadores siempre encontraremos pegatinas advirtiéndonos de un posible riesgo eléctrico.
Desde los transformadores o centros de transformación situados en las ciudades y pueblos salen distintos ramales trenzados (ternas de cables). Estos ramales de distribución suelen ser aluminio porque es más económico y pesa bastante menos que el cobre.
Las ternas de cables suelen discurrir por los tejados de las viviendas sobre postes metálicos y también por las fachadas de las viviendas, estas ternas de cables pueden ir enterradas bajo tierra o en galerías destinadas para ello.
Dependiendo de las condiciones del montaje y el tipo de aislante de los cables conductores, tendrán unas determinadas características según el reglamento electrotécnico para baja tensión.
Las líneas se reparten desde el centro de transformación (CT) o transformador de baja tensión y llegan hasta las cajas generales de protección que encontramos en las fachadas de los edificios, las viviendas y comercios.
La acometida eléctrica
Cuando hablamos de la acometida nos referimos a los cables de la red de distribución eléctrica que alimentan a nuestras viviendas.
La acometida es una terna de cables (grupo de cables) que van desde los postes hasta las fachadas de las viviendas, suele ser de aluminio. La acometida puede ser aérea (suspendida en el aire o por fachadas) o subterránea (enterrada bajo tierra o en galerías). Estas acometidas enlazan con las cajas generales de protección.
La caja general de protección - CGP
La CGP, es una caja hermética construida con material aislante, situada a una altura mínima del suelo de 2,5 metros. Es propiedad de la compañía suministradora de electricidad. En ella se encuentran los fusibles de las distintas derivaciones individuales separadas por fases, estos fusibles de seguridad protegen las distintas líneas (fases) de posibles cortocircuitos.
La línea general de alimentación - LGA
La LGA es una línea de cables o grupo de cables, que pueden ser de aluminio o cobre y van desde la caja general de protección (CGP) hasta el contador eléctrico.
La centralización de contadores – CC
Se le llama centralización de contadores al lugar, zona o habitación destinada a albergar el armario con todos los contadores eléctricos (equipos de medida) de una finca con distintas viviendas, locales comerciales y garajes.
Si hablamos de una vivienda individual solo dispondremos de un contador por vivienda.
En la centralización de contadores o en una caja de contador individual, encontramos distintos fusibles de seguridad.
En el reglamento electrotécnico de baja tensión encontraremos información sobre las características que debe tener una centralización de contadores.
Los contadores eléctricos digitales
Los contadores son los elementos encargados de medir la electricidad que consumimos. Estos pueden ser monofásicos (1 fase), bifásicos (2 fases) o trifásicos (3 fases).
La derivación individual – DI
La DI, es el conjunto de cables conductores que van desde el contador o centralización de contadores hasta el panel eléctrico de cada una de las viviendas.
Dependiendo de los metros que haya desde el contador hasta al panel eléctrico y la potencia eléctrica contratada, se calculará la caída de tensión. De esta manera sabremos que sección de cables conductores debemos utilizar según la caída de tensión.
En estas dos imágenes podemos observar dos acometidas distintas la de una vivienda unifamiliar y la de una finca con tres viviendas y local comercial.
El panel eléctrico de cada una de las viviendas
El panel eléctrico de la instalación eléctrica de la vivienda es el encargado de distribuir y controlar la electricidad que alimenta a toda la vivienda (interruptores, tomas de corriente y demás aparatos eléctricos).
Acometida eléctrica en una casa unifamiliar
Acometida eléctrica en una finca de viviendas
En una casa unifamiliar veremos los metros que hay desde el contador eléctrico hasta el cuadro general de protección de la vivienda. En él se alojan los elementos de seguridad de la vivienda que nos protegen de sobrecargas o posibles cortocircuitos.
En el reglamento electrotécnico para baja tensión tenemos distintas tablas para distintos usos, según la tabla correspondiente a las derivaciones individuales montaremos un tipo de cables u otros. La sección mínima de los cables en una derivación individual será de 6 milímetros.
