Instalaciones eléctricas básicas, descubre y aprende como funcionan
Las instalaciones eléctricas son esenciales para el correcto funcionamiento de cualquier edificio, vivienda o local comercial. Un correcto cálculo y diseño, son fundamentales para garantizar la seguridad y el confort de los usuarios de las mismas
En primer lugar debemos de saber qué elementos conforman una instalación eléctrica de una casa, vivienda, local comercial o industria
Cálculo de la tensión y la corriente en instalaciones eléctricas
El cálculo de la tensión y la corriente en las instalaciones eléctricas es importante para asegurar que los equipos eléctricos y electrónicos funcionen correctamente y que no se produzcan cortocircuitos ni sobrecargas
Algunos de los aspectos más importantes a tener en cuenta en el cálculo de la tensión y corriente en instalaciones eléctricas son:
- Cálculo de la sección de los conductores eléctricos en función de la intensidad de la corriente y la distancia de la instalación eléctrica
- Determinación del tipo y capacidad de los aparatos de protección eléctrica (fusibles, interruptores, etc.)
- Cumplimiento de las normas de seguridad para evitar riesgos eléctricos
Diseño de una instalación eléctrica
El diseño de una instalación eléctrica es crucial para garantizar una correcta distribución de la energía eléctrica en un edificio, vivienda o local comercial. Algunos de los aspectos más importantes a tener en cuenta en el diseño de una instalación eléctrica son:
- El estudio de las necesidades energéticas del edificio o de una vivienda
- La planificación de la distribución de los puntos de luz y enchufes
- La selección de los materiales y componentes eléctricos adecuados
- El cálculo de las cargas eléctricas y equilibrado de los circuitos
¿Cómo hacer instalaciones eléctricas domiciliarias? (viviendas, casas, hogares y apartamentos)
Cada vivienda, comercio o industria debe de disponer de un cuadro eléctrico básico para la protección y control de la energía eléctrica. Por este motivo te recomendamos estos interesantes contenidos para aprende electricidad
A estas instalaciones se les considera que son instalaciones eléctricas de baja tensión y funcionan a 230 voltios en corriente alterna en viviendas y entre 230V y 400V en comercios e industrias
Instalaciones eléctricas de electrificación básica
Son aquellas instalaciones eléctricas que por su número de circuitos se consideran como electrificación básica (máximo 5 circuitos)
Son los circuitos mínimos que debe disponer una vivienda en España
La electrificación básica contiene un máximo de 5 circuitos cada uno de ellos destinado a un tipo de aparatos eléctricos, enchufes o luminarias
Instalaciones eléctricas de electrificación elevada
Son aquellas instalaciones eléctricas que por su número de circuitos se consideran como electrificación elevada
Estas contienen más de 5 circuitos pudiendo llegar hasta 12 circuitos o más. Estas se realizan por diversos motivos; cuando prevé un mayor consumo electrico o por ser una vivienda de gran tamaño
Instalaciones eléctricas en edificios
Las instalaciones eléctricas en edificios se encargan de suministrar energía eléctrica a los diferentes equipos y sistemas eléctricos, de iluminación, control y seguridad, entre otros
Algunos de los aspectos más importantes a tener en cuenta en la instalación eléctrica de edificios son:
- El dimensionado adecuado de los circuitos eléctricos y protecciones de seguridad
- El cumplimiento de las normativas y reglamentaciones vigentes
- La correcta distribución de los puntos de luz y enchufes para garantizar una iluminación adecuada y suficiente.
- La instalación de sistemas de control y automatización que permitan una gestión eficiente y sostenible de la energía eléctrica
Instalaciones eléctricas industriales
Las instalaciones eléctricas industriales son muy similares a las de las viviendas, ya que en parte funcionan a 230 voltios en corriente alterna. Estas alimentan los usos en las oficinas, todos los enchufes de ordenadores y demás, en los baños y todas las luminarias de las industrias o locales comerciales. La gran diferencia existe en la línea de fuerza, esta funciona a 400 voltios en alterna, y está dedicada a alimentar diversos tipos de maquinaria y aparatos eléctricos de gran consumo
Riesgos eléctricos
Siempre debemos de tomar las máximas precauciones de seguridad. Ya que a mayor voltaje, aumenta el riesgo de electrocución
No es lo mismo una pila o una batería de 1,5V – 4,5V – 9V o 12V, voltios en corriente continua, que la corriente eléctrica de una casa, comercio o industria, son cosas completamente distintas
Nunca se aconseja trabajar con la corriente eléctrica en funcionamiento, ya que podemos sufrir alguna descarga eléctrica, siempre desactivaremos la corriente eléctrica antes de realizar cualquier trabajo, reparación o mantenimiento
Protección y seguridad eléctrica
La electricidad puede ser peligrosa si no se toman las debidas precauciones y medidas de seguridad necesarias. También se deben de utilizar los equipos de protección personal necesarios para trabajar con ella de forma segura
Debemos conocer los diferentes tipos de protecciones existentes en las instalaciones eléctricas, como los interruptores generales, los diferenciales y los interruptores magnéticos o Pias
¿Cómo diseñar instalaciones eléctricas?
Para poder diseñar distintos tipos de instalaciones eléctricas en viviendas, debemos de hacer un cálculo de la electricidad que se pretende consumir, siempre se realizara la instalación por encima de las necesidades de consumo. Más tarde, siempre se incorporan más aparatos, luminarias o maquinas a la instalación que se diseñó en su día
¿Qué es un proyecto eléctrico de una vivienda? ¿qué instalaciones eléctricas lo necesitan?
Una de las dudas más habituales es si hace falta proyecto para una instalación eléctrica, sea nueva o modificada
Un proyecto eléctrico son los planos electricos de una casa, diseñada, revisada y actualizada por un ingeniero eléctrico. Este se necesita cuando queremos construir una vivienda nueva, local comercial o montar una industria. También se suele exigir cuando se vende, o cambia un establecimiento de propietario
Es necesario en algunas reformas y obras de casas viejas o cuando se quiere contratar un mayor consumo de electricidad con la compañía eléctrica suministradora, esta suele pedirnos el proyecto para verificar que la instalación eléctrica soportará un mayor consumo
Instalaciones eléctricas planos
Los planos de la instalación eléctrica nos muestran en un diagrama unifilar de una casa, con todos los componentes de la instalación eléctrica. Como el cuadro general de distribución, así como los diversos puntos de luz, enchufes, interruptores y demás elementos de la instalación
Instalaciones eléctricas sin proyecto
Cuando queramos hacer alguna pequeña reforma en una casa o local comercial, no se suele exigir un nuevo proyecto eléctrico.
Cuando existan dudas podemos preguntar en nuestro ayuntamiento o a cualquier instalador electricista, ellos no aclararan las dudas
Instalaciones eléctricas antiguas
Como su propio nombre indica las instalaciones eléctricas antiguas, llevan cierto tiempo ya montadas y trabajando, estas van acumulando fallos por el desgaste de la misma.
Las instalaciones antiguas carecen de ciertas medidas de seguridad (pocos elementos de protección), los cables están viejos o corroídos y las conexiones están malas o defectuosas. Esto puede provocar incendios, cortocircuitos o descargas eléctricas
Instalaciones eléctricas sin empotrar a la vista, sin obras
Las instalaciones eléctricas pueden ser empotradas o de superficie. Se pueden montar por dentro de la pared, por medio de tubos cajas de conexiones y cajas de mecanismos empotrados. O bien por fuera de la pared con materiales destinados para ello, como canaletas, cajas de registro, cuados de protección y mecanismos de superficie, existe una amplia gama de ellos
Instalaciones eléctricas sin toma de tierra
La falta de toma tierra puede ocasionarnos graves problemas, ya que sin ella carecemos de una derivación a tierra cuando exista un fallo eléctrico
Se puede montar una toma de tierra, sin necesidad de cambiar toda la instalación eléctrica
Esta consiste en una pica de cobre enterrada en tierra, unida a un cable de cobre con aislante de color amarillo verde, este deberemos de derivarlo hasta un bornero en el cuadro general eléctrico
La normativa establecida para instalaciones eléctricas de baja tensión en viviendas variará según el del país de uso
El voltaje oscila entre los 120V y los 240 voltios en corriente alterna y la frecuencia entre los 50 hercios y los 60Hz
Vamos a ver los distintos circuitos y elementos de seguridad que conforman el panel o cuadro eléctrico según el Reglamento electrotécnico para baja tensión– RBT (en España)
Cada país dispone de su propio reglamento electrotécnico, puede haber ciertas similitudes entre los distintos reglamentos
¿Cómo hacer una instalación eléctrica de una casa?
Una instalación eléctrica se compone de distintos circuitos eléctricos, cada uno de ellos sale desde el panel o cuadro eléctrico. Cada circuito está gobernado y protegido por un interruptor magnetotérmico (PIA, termomagnéticos, disyuntor ….) en cada país se le llama de distinta forma
Los magnetotérmicos permiten el paso de la corriente eléctrica, y en caso de sobrecarga o cortocircuito cortan el paso de la misma protegiendo la instalación eléctrica
¿Cuántos circuitos debe tener una instalación de una vivienda?
Una instalación eléctrica, tendrá tantos circuitos como sea necesario
En una instalación de España, en una vivienda como mínimo se montarán 5 circuitos
Electrificación básica C1, C2, C3, C4 y C5
¿Qué función tiene la instalación eléctrica en una vivienda?
La principal función que desempeña la instalación eléctrica en una vivienda, es el uso controlado y seguro del consumo de la electricidad. Garantizando un correcto funcionamiento protegiendo la instalación eléctrica y a los usuarios de la misma
¿Cuántos enchufes o tomas de corriente se pueden montar en una línea o circuito?
El número máximo de tomas de corriente (enchufes) por circuito dependerá del tipo de circuito que montemos y el uso y características del mismo. Más abajo se indica el número máximo de tomas por circuito según el reglamento electrotécnico en España
El número máximo de tomas de corriente por circuito, variará según el uso de las tomas y la reglamentación de cada país
Instalaciones eléctricas pasó a paso. El cuadro o panel eléctrico
La instalación eléctrica se compone de distintos elementos eléctricos
La acometida, esta puede ser aérea (con un mínimo 2,5m de altura) o subterránea (enterrada bajo suelo)
El contador o medidor consumo, es propiedad de la compañía suministradora y lo instala la empresa eléctrica que suministra el servicio eléctrico. Este elemento suele venir acompañado de un ICP (interruptor de control de potencia o limitador de potencia) ambos suelen ir precintados para evitar su manipulación
El panel, caja o cuadro eléctrico de distribución, este se suele ubicar cerca de la puerta de entrada de la vivienda
Vamos a ver paso a paso todos los componentes y elementos de seguridad que forman el cuadro eléctrico de la vivienda
1 – ICP – Interruptor de Control de Potencia
El Interruptor de Control de Potencia varía en función de la potencia electrica contratada con la compañía suministradora de electricidad
El encargado de su manipulación y funcionamiento es la compañía eléctrica
2 – IGA – Interruptor General Automático
El Interruptor General Automático desactiva todos los circuitos del cuadro eléctrico
Protege la instalación eléctrica de sobrecargas o cortocircuitos
Potencia prevista para la instalación eléctrica de la vivienda
Según la potencia prevista para el panel eléctrico, montaremos el interruptor general automático (IGA)
Tabla del reglamento electrotécnico de baja tensión en España
Guía-BT-25
Cada país dispone de su propio reglamento electrotécnico para baja tensión
3 – ID – Interruptor Diferencial
El Interruptor Diferencial protege contra derivaciones a tierra en algún punto de la instalación eléctrica
Se desconecta cuando detecta corriente en los cables de protección o algún aparato a tierra
Protege de posibles descargas eléctricas sobre las personas
4 – Magnetotérmico o PIA
Los interruptores magnetotérmicos o pequeños interruptores automáticos protegen la instalación eléctrica contra cortocircuitos o sobrecargas
Se desconectan cuando superamos su consumo (por sobrecarga) o por cortocircuito
El cuadro general de protección y distribución eléctrica, es el encargado de distribuir la energía eléctrica por toda la vivienda
Colores de los cables eléctricos en corriente alterna en España y algunos países de Europa
Normativa cables eléctricos en vivienda
Los colores de los cables conductores, en corriente alterna son:
El cable de color azul es el neutro
Los cables de la fase son, el marrón, el negro o el gris
Y en las vueltas de iluminación utilizaremos el cable de color negro
El cable amarillo/verde es el de protección
En otros países variaran los colores de los cables según la normativa de cada país
CIRCUITOS ELECTRICOS EN VIVIENDA, NUMERO Y CARACTERISTICAS DE LOS MISMOS
La información que os adjuntamos es referente a los circuitos eléctricos C1, C2, C3, C4, C5 ….. y sus características
Los circuitos basicos de electricidad son del C1 al C5 y son los obligatorios en cualquier vivienda nueva
Del resto de los circuitos si montamos alguno de ellos tendremos una instalación de electrificación elevada
Estos los encontramos dentro del cuadro eléctrico de la vivienda representados por magnetotérmicos
Circuito C1 – iluminación
Este circuito alimenta los interruptores y sus respectivos puntos de iluminación
Para montar este circuito se instalará cable de 1,5 milímetros de sección, se montará un magnetotérmico de 10 amperios y tubo conductor de 16 milímetros diámetro externo
Un máximo 30 puntos de iluminación para este circuito
Circuito C2 – Tomas de uso general. Enchufes
Este circuito alimenta el circuito de los enchufes y la toma del frigorífico
Para montar este circuito se instalará cable de 2,5 milímetros de sección, se montará un magnetotérmico de 16 amperios y tubo conductor de 20 milímetros diámetro externo
Un máximo 20 tomas de corriente para este circuito
En este enlace puedes ver el esquema electrico de un interruptor
Y en este otro puedes ver un enchufe con toma de tierra
Circuito C3 – Cocina y horno
Este circuito alimenta el circuito de la cocina y horno eléctrico. Los enchufes y la clavija de este circuito son de 25 Amperios
Para montar este circuito se instalará cable de 6 milímetros de sección, se montará un magnetotérmico de 25 amperios y tubo conductor de 25 milímetros diámetro externo
Un máximo 3 tomas de corriente de 25A para este circuito

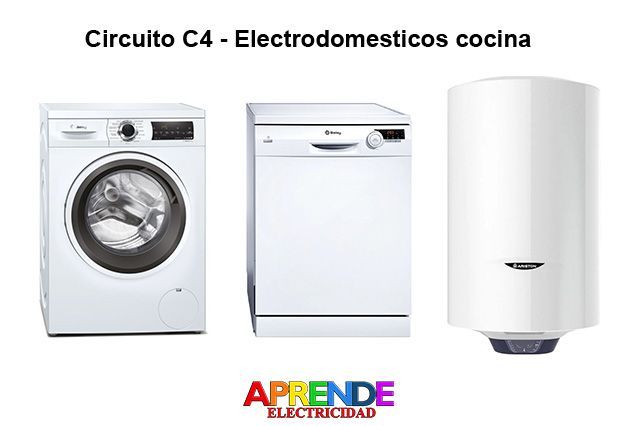

Circuito C4 – Lavadora, lavavajillas y calentador
Este circuito alimenta el circuito de los enchufes de la lavadora, el lavavajillas y el termo eléctrico
Para montar este circuito se instalará cable de 4 milímetros de sección, se montará un magnetotérmico de 20 amperios y tubo conductor de 20 milímetros diámetro externo
Un máximo 3 tomas de corriente para este circuito
Circuito C5 – Enchufes baño y tomas auxiliares de la cocina
Este circuito alimenta el circuito de los enchufes del baño, así como los enchufes auxiliares del cuarto de cocina
Para montar este circuito se instalará cable de 2,5 milímetros de sección, se montará un magnetotérmico de 16 amperios y tubo conductor de 20 milímetros diámetro externo
Un máximo 6 tomas de corriente para este circuito
Circuito C6 – Circuito adicional al C1 de iluminación
Este circuito alimenta un circuito adicional al de iluminación C1 se montará uno por cada 30 puntos de luz
Para montar este circuito se instalará cable de 1,5 milímetros de sección, se montará un magnetotérmico de 10 amperios y tubo conductor de 16 milímetros diámetro externo
Circuito C7 – Circuito adicional al C2 tomas de uso general o enchufes
Este circuito alimenta un circuito adicional circuito de enchufes C2 se montará uno por cada 20 enchufes o si la vivienda es mayor de 160 metros
Para montar este circuito se instalará cable de 2,5 milímetros de sección, se montará un magnetotérmico de 16 amperios y tubo conductor de 20 milímetros diámetro externo
Circuito C8 – Calefacción eléctrica
Este circuito alimenta la calefacción eléctrica.
También se monta este si se piensa instalar en un futuro
Para montar este circuito se instalará cable de 6 milímetros de sección, se montará un magnetotérmico de 25 amperios y tubo conductor de 25 milímetros diámetro externo
Circuito C9 – Aire acondicionado
Este circuito alimenta el aire acondicionado. También se monta este si se piensa instalar en un futuro
Para montar este circuito se instalará cable de 6 milímetros de sección, se montará un magnetotérmico de 25 amperios y tubo conductor de 25 milímetros diámetro externo
Circuito C10 – Secadora
Este circuito alimenta la secadora. También se monta este si se piensa instalar en un futuro
Para montar este circuito se instalará cable de 2,5 milímetros de sección, se montará un magnetotérmico de 16 amperios y tubo conductor de 20 milímetros diámetro externo
Una toma de corriente por circuito
Circuito C11 – Automatización de la vivienda – Domótica
Este circuito alimenta el sistema de automatización de la vivienda – domotica en casa, se ocupa del confort, la gestión técnica de energía y la seguridad. También se monta este si se piensa instalar en un futuro
Para montar este circuito se instalará cable de 1,5 milímetros de sección, se montará un magnetotérmico de 10 amperios y tubo conductor de 16 milímetros diámetro externo
Las Herramientas y los materiales eléctricos
Las herramientas y los materiales eléctricos son fundamentales para la realización de trabajos con la electricidad
Para las reparaciones en instalaciones eléctricas, también se necesitan piezas de repuesto, como bombillas, fusibles y magnetotérmicos, también mecanismos como interruptores y tomas de corriente (enchufes)
En el mercado existen muchos tipos de materiales eléctricos, cada uno adecuado a una función específica. El conocimiento de las propiedades de estos materiales y su correcto uso es fundamental para la realización de un trabajo bien hecho
Un electricista o amante de la electricidad debe de tener siempre a mano estas herramientas y útiles para realizar los trabajos de manera segura y cómoda. Es importante que a la hora de manipular la corriente eléctrica poder trabajar con total seguridad. Y contar con ciertas herramientas y complementos indicados para realizar dichas tareas. Estas son:
Destornillador buscapolos
Este nos ayuda a encontrar cual es la fase (vivo) de un circuito de corriente alterna (AC)
Al tocar sobre un cable de cobre con corriente eléctrica, si este es la fase se iluminará el testigo de neón que lleva en su interior
Alicates, tijeras y pelacables
Nos ayudan a cortar y preparar los cables para las conexiones. Deben de tener un aislante especial para trabajar con la electricidad.
A la hora de montar interruptores en corriente alterna, siempre actuaremos sobre la fase
Linterna
Cuando desconectemos la corriente eléctrica tendremos muy poca luz para manipular los cables y las conexiones eléctricas. Un buen consejo es tener siempre a mano una linterna con las pilas en perfecto estado de funcionamiento, en caso de cortes de luz podemos movernos por la vivienda
Guantes de electricista
Estos guantes nos protegen frente a posibles descargas eléctricas. Se recomienda trabajar con guantes que lleven recubrimiento aislante adecuado, lo que nos protegerá de la corriente eléctrica. Aunque desconectemos la electricidad, siempre debemos verificar la ausencia de tensión eléctrica en los circuitos
Cinta aislante
Aunque está prohibido su uso para realizar conexiones eléctricas, la cinta aislante, nos puede ayudar para aislar temporalmente los cables unos de otros, así evitaremos que se toquen los cables de cobre. Aunque queden recubiertos intentar que queden los más separados posible
Guía pasacables
La guía pasacables nos ayuda a pasar los cables por dentro de los tubos de la instalación eléctrica. Pelaremos las puntas de los cables con los alicates o tijeras, enrollaremos los cables al terminal del pasacables y los encintaremos para poder pasar mejor los cables por los tubos más fácilmente. Podemos ayudarnos con crema para cables
También nos será de gran utilidad disponer de un polimetro digital este nos ayudará a detectar y medir diversas magnitudes eléctricas
CAUSAS DE CORTOCIRCUITO O RIESGO DE DESCARGA ELÉCTRICA
No se puede unir directa o indirectamente dos cables de diferente polaridad fase con neutro ya que provocaríamos un cortocircuito
El mal funcionamiento o avería de algún electrodoméstico u aparato que conectemos a la instalación eléctrica también puede producir un corto circuito
En ese supuesto deberían de actuar los elementos de seguridad de la vivienda desconectando la electricidad para evitar males mayores
Cuando mayor es el voltaje, más peligros y riesgos de electrocución
Por ese motivo las descargas eléctricas son más fuertes
Nunca se debe de trabajar con corriente eléctrica
La falta de toma de tierra también puede provocar descargas eléctricas, por ese motivo todos los aparatos que conectamos a la red eléctrica deberían de disponer de ella
Para todas aquellas personas que desconocen la electricidad y sus efectos. La electricidad doméstica es una energía invisible, potente y peligrosa
Y para todas aquellas personas que conocen la electricidad, es algo sencillo y seguro, si se cumplen las normas básicas de seguridad
Técnicas de trabajo de un electricista
La realización de trabajos eléctricos puede ser peligrosa si no se toman las medidas de seguridad adecuadas. Por lo tanto, es importante conocer las técnicas de trabajo de un electricista
Una de las técnicas más comunes es el procedimiento de trabajo seguro. Este procedimiento incluye una serie de pasos que se deben seguir antes de comenzar un trabajo, y consiste en:
- Identificar el riesgo
- Evaluar el riesgo
- Controlar el riesgo
- Revisar la zona de trabajo
Otra técnica de trabajo común es el uso de equipo de protección personal también llamados Epis. Este equipo es necesario para la protección del trabajador y se debe utilizar en todo momento, como gafas, guantes y cascos de seguridad
Mantenimiento de instalaciones eléctricas
El mantenimiento de instalaciones eléctricas es fundamental para asegurar su correcto funcionamiento y prolongar su vida útil
Entre las tareas de mantenimiento más comunes se encuentran:
- Revisiones periódicas de la instalación eléctrica
- Limpieza de componentes
- Reparación de averías
- Renovación de materiales obsoletos para evitar posibles averías
Las revisiones periódicas permiten detectar problemas potenciales antes de que ocurran fallos mayores y, en consecuencia, reducir el tiempo improductivo
Asimismo, la limpieza de componentes a menudo puede evitar averías
Por último, la renovación de materiales obsoletos es necesaria para el correcto funcionamiento de las instalaciones y para su adaptación a las nuevas tecnologías
Normativas para las instalaciones eléctricas
La normativa en instalaciones eléctricas es compleja y especializada, siendo crucial para los profesionales de la electricidad tener un conocimiento actualizado y profundo de la misma
Se deben tener en cuenta, por ejemplo, aspectos como la obligatoriedad de realizar inspecciones periódicas, el uso de materiales homologados y la realización de instalaciones siguiendo las especificaciones técnicas indicadas por la normativa
Otras publicaciones que también pueden ser de tú interés
