¿QUÉ ES UN TEMPORIZADOR?

Un temporizador o minutero es un dispositivo, que permite medir el tiempo con una frecuencia de programación

Un temporizador es complemento útil que nos permite entre otras muchas cosas controlar el tiempo de cocción de una determinada comida o una tarta. A estos temporizadores de cocina se les conoce como minuteros, existen digitales y analógicos, estos suelen cubrir una hora aproximadamente

El minutero de cocina analógico no necesita de pilas o baterías, ni de programación, en su interior lleva unos muelles y engranajes ajustados para que mediante un giro del mismo el minutero funcione correctamente

El minutero de cocina digital necesita de pilas o baterías, su programación es sencilla, tiene pocos botones y su funcionamiento es bastante simple

Minutero de cocina analógico

Minutero de cocina digital

Minutero de cocina analógico
Minutero de cocina digital

¿Qué es un programador digital o temporizador eléctrico?

Un temporizador eléctrico es un pequeño dispositivo eléctrico, que nos permite programar el suministro eléctrico de diferentes tipos de receptores eléctricos. Controlando la puesta en marcha y el paro de un determinado aparato o circuito eléctrico, a unas horas determinadas en función de los horarios previamente programados

Este tipo de temporizadores son bastante precisos, nos permiten una programación mínima de 1 minuto

Los interruptores con temporizador nos permiten controlar el consumo eléctrico, también el tiempo que se deseamos tener encendidas y apagadas las luces de una determinada estancia

Cuando llegamos a casa queremos encontrar todas las comodidades posibles y que los distintos aparatos eléctricos que encontramos en ella nos hagan la vida más fácil

Si en la casa donde vivimos disponemos de iluminación exterior, ya sea en el recibidor o en el jardín, es una tarea engorrosa acordarnos de encender y apagar estas luces todos los días a ciertas horas

Los programadores eléctricos o temporizadores con su programación nos ayudan a no tener que acordarnos de encender y apagar estas luces todos los días, despreocupándonos de esta tarea

El temporizador digital programable es especialmente útil para aquellos aparatos que no cuentan con un temporizador propio y por este motivo no pueden programarse

Las instalaciones eléctricas se van modernizando, permitiéndonos controlar distintos tipos de aparatos eléctricos con simples programadores haciéndonos la vida más fácil

Podemos encontrar temporizadores integrados en hornos de cocción, en hornos microondas, en robots de cocina, en lavaplatos o cualquier otro electrodoméstico de la vivienda, permitiéndonos programar el encendido y apagado de los mismos

El control de la conexión de los distintos aparatos eléctricos conectados a un sistema eléctrico, mejora su funcionamiento y racionaliza el consumo de energía eléctrica, optimizando las horas de consumo eléctrico

La eficiencia energética es un objetivo necesario para la sostenibilidad de los recursos energéticos de que disponemos

¿Qué tipo de temporizadores eléctricos (interruptores horarios) podemos comprar?

En el mercado existe una amplia gama y variedad de temporizadores, interruptor horarios, timers programables, temporizadores de enchufe (o temporizadores de toma de corriente) analógicos y digitales

Algunos modelos pueden ser instalados sobre tomas de corriente (enchufes), y otros modelos son para ser instalados sobre carriles DIN en paneles, tableros o cuadros eléctricos

¿Qué podemos controlar con un temporizador horario?

Antes de adquirir y montar un temporizador horario deberemos de hacernos esta pregunta

¿Qué aparatos queremos controlar con el temporizador?

Si hablamos de luces, el consumo de estas no suele ser elevado, con un temporizador que soporte 10A (amperios) tendremos suficiente

Por el contrario, si es un radiador, un motor o un aparato de aire acondicionado el consumo es mucho mayor, como mínimo el temporizador tendrá que soportar los 16 amperios (intensidad de corriente)

El temporizador nos permite controlar de forma automática el encendido y apagado en distintas horas del día de cualquier aparato eléctrico

Este tipo de programadores, nos permite ahorrar energía, tiempo y dinero

Elemento de fácil uso y configuración, que una vez programado se conecta al aparto eléctrico que queremos controlar y también a la corriente eléctrica

Ahorra energía y optimiza tus tareas diarias, estos programadores suelen disponer de una opción manual que suspende temporalmente la programación de los mismos

¿Qué podemos controlar con temporizadores en nuestras casas?

Distintos tipos de electrodomésticos de la cocina como la cafetera o la lavadora y otros aparatos eléctricos de la vivienda

También podemos controlar los consumos fantasma en aparatos eléctricos (stan by). Este es el consumo de luz por parte de los distintos aparatos eléctricos que están siempre conectados a la corriente eléctrica, esperando a ser usados, suele venir indicado en los aparatos eléctricos por un pequeño piloto rojo. Para eliminar este consumo eléctrico podemos programar la desconexión de estos aparatos eléctricos durante la noche

Estos programadores nos permiten controlar la iluminación del interior de la vivienda, también el exterior de la misma en las luces del jardín o del recibidor. Si vamos a conectar varias luces al temporizador miraremos los vatios (W) que soporta el mismo

Para saber el consumo en vatios de las luces, multiplicaremos el numero de bombillas por el consumo en vatios

Ejemplo: 10 bombillas de 40W por 5 puntos de luz = 40 X 5 = 200W (vatios de consumo)

También nos permiten desactivar el timbre durante unas horas determinadas, para que no nos molesten mientras estemos durmiendo

Podemos controlar el sistema de riego del jardín. Programar el sistema de riego contribuye a optimizar el consumo de agua

En invierno podemos controlar los radiadores, estufas eléctricas y aparatos de calefacción

En verano nos permite controlar aparatos de refrigeración, aire acondicionado, extractores de aire y ventiladores

En segundas residencias como apartamentos, casas de campo o de pueblo también podemos utilizar un programador para temporizar el calentador electrico programándolo solo para los fines de semana

También nos permite controlar los filtros de las piscinas, así como la puesta en marcha y el paro de la depuradora

Protección y seguridad

En vacaciones podemos simular presencia de personas dentro de la vivienda (casa habitada). Este tipo de temporizadores digitales, podremos usarlos durante el periodo vacacional (vacaciones)

Programando distintos programas aleatorios para controlar el encendido y apagado de la radio y las luces en distintas horas del día

Este uso del programador puede evitar robos en las viviendas

Instalar en viviendas sistemas para optimizar el consumo eléctrico, temporizadores, programadores y demás, puede llegar a suponer una reducción en la factura de electricidad, entorno a un 10% de la energía consumida

Temporizadores eléctricos de enchufe

Existen dos tipos de temporizadores de enchufe, analógicos o mecánicos y temporizadores de enchufe digitales

¿Qué es un temporizador de enchufe analógico o mecánico

Sirve para el mismo propósito que el temporizador de enchufe digital. Es mucho más fácil de utilizar ya que no precisa de programación

Este tipo de temporizador es mecánico, lleva un pequeño motor interno. Tiene un sistema que cubre las 24 horas del día. Las horas de uso están numeradas del 1 al 24. Este tipo de programador es de uso diario, no nos permite programarlo para distintos días de la semana. Nos permite programar distintos intervalos de funcionamiento, que se repiten cada 24 horas

¿Cómo programar el reloj del temporizador analógico?

Como configurar el temporizador analógico. Dispone de una rueda central que cubre las 24 horas del día, esta rueda la giraremos en el sentido horario, esta rueda lleva unas pestañas a los lados que activaremos o desactivaremos según nuestras necesidades de programación. También suelen llevar una pestaña que anula la función del programador

Dependiendo del modelo y del fabricante el ajuste del tiempo está comprendido entre 10, 15 o 20 minutos

Cuando conectemos este temporizador analógico a la toma de corriente, tendremos que ajustar disco central a la hora actual

Temporizadores de enchufe analógicos o mecánicos. Cuando se sufre una pérdida de corriente el temporizador se para, si no dispone de batería interna, necesitando un reajuste para que este en hora

Este tipo de programador no es completamente silencioso. Este temporizador analógico emite un poco de sonido durante su uso, lo que puede ser un poco molesto para usar en dormitorios durante la noche

Temporizadores de enchufe analógicos o mecánicos

Cómo utilizar el temporizador de enchufe o programador eléctrico

Este tipo de programador es flexible, dispone de un temporizador programable que nos permite configurar diferentes programas las 24 horas del día y los 7 días de la semana

Se puede utilizar para encender y apagar luces o distintos aparatos electicos de forma automática siguiendo un programa previamente establecido

En su configuración suelen disponer de distintos programas para poder memorizar el encendido y apagado, para un solo día, para días alternos o para distintos días de la semana

Cómo configurar el temporizador de enchufe digital

La mayoría de temporizadores digitales llevan una batería interna de larga duración, que guarda temporalmente en la memoria interna los parámetros de los programas previamente establecidos

Las instrucciones suelen ir detalladas en el manual de funcionamiento de cada temporizador, en el manual se suelen describir los distintos ajustes del programador para que estos sean fáciles de entender y aplicar

Temporizadores de enchufe digitales programables

Antes de programar el temporizador de enchufe, se recomienda presionar el botón de RESET para eliminar todos los programas que pueda almacenar en la memoria

Para programarlo simplemente tienes que presionar las distintas opciones del programador para poder configurar y establecer el tiempo de encendido y apagado del temporizador

Una vez programado, solo falta ponerlo en funcionamiento y esperar el inicio del próximo evento programado

Los temporizadores digitales son completamente silenciosos. Estos temporizadores digitales funcionan de forma silenciosa y no hacen sonidos molestos durante su uso, son ideales para usar en casa por las noches

¿Cómo funciona el temporizador de enchufe digital programable?

El programador digital lleva un reloj interno temporizado y programable que funciona como un interruptor horario

Cuando el temporizador se activa, permite el paso de la corriente eléctrica permitiendo el funcionamiento del aparato conectado a él, y cuando se desactiva se corta el paso de la corriente eléctrica desconectando el aparato eléctrico conectado

Los temporizadores de toma de corriente o de enchufe son modelos sencillos y de fácil uso, su gran ventaja es que no requieren de instalación previa. Por este motivo pueden ser montados o desmontados fácilmente en cualquier toma de corriente disponible

Relojes temporizadores para carril DIN

Estos temporizadores de carril DIN, son bastante similares a los anteriores la ventaja es que a se pueden montar sobre un carril DIN. Estos pueden ser analógicos o digitales, suelen montarse en los cuadros o paneles eléctricos, también en cajas de control y distribución de la energía eléctrica

El montaje de este tipo de temporizadores sobre cuadros eléctricos conlleva más riesgos que los temporizadores de enchufe

Por este motivo te recomendamos que extremes las medidas de seguridad, tomes las precauciones necesarias y recuerda que siempre debes cortar la corriente eléctrica para evitar accidentes

Por seguridad, antes de realizar cualquier instalación eléctrica, deberás de contar con ciertos conocimientos técnicos adecuados a la tarea que vas a realizar. También debes utilizar los elementos de protección personal y herramientas necesarias para realizar dicha tarea de forma segura

Esquema unifilar de un interruptor temporizador

Esquema unifilar de un interruptor temporizador

No todos los temporizadores tienen las mismas conexiones y pueden realizar las mismas funciones. Antes de adquirir uno, te recomendamos leer las instrucciones facilitadas por el fabricante para ver sus características

Temporizadores de carril DIN analógicos o mecánicos

Temporizadores de carril DIN analógicos o mecánicos

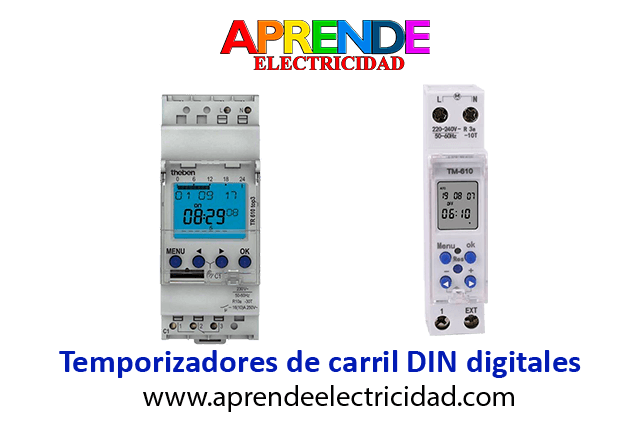

Temporizadores de carril DIN digitales programables

Temporizadores de carril DIN digitales programables

Esquema electrico del montaje de un reloj temporizador (programador horario)

Este tipo de montajes se suele utilizar infinidad de veces, con luces de interior o luces de exterior de la vivienda

Para este montaje alimentamos el reloj temporizador con la fase y el neutro como se puede apreciar en la imagen

Los cabes fase y el neutro vendrán desde un magnetotérmico de 10 amperios para un circuito de iluminación con cables de 1,5 milímetros

Y para motores o aparatos eléctricos el magnetotérmico será de 16A y los cables serán de 2,5 milímetros

También alimentamos la bombilla con el neutro. La fase se puentea hasta el numero 1 y sale desde el numero 2 hasta la bombilla

El reloj temporizador programador horario, actúa como un interruptor encendiendo y apagando la luz o el aparato eléctrico conectado a él en las horas previamente programadas

Esquema de montaje de un reloj temporizador programador

Esquema de montaje de un reloj temporizador programador
