El cuadro eléctrico es un elemento esencial en cualquier vivienda, conocido también como Cuadro General de Mando y Protección. Se encuentra cerca de la entrada de la vivienda, local comercial o nave industrial, y cuenta con distintos interruptores de protección.
El Interruptor de Control de Potencia (ICP) corta el suministro de corriente alterna en casos de sobrecarga eléctrica, en caso de sobrepasar la potencia máxima contratada corta el suministro eléctrico. En los contadores inteligentes ya no se utiliza, ya que este lo lleva incorporado dentro del mismo.
El Interruptor General Automático (IGA) corta la electricidad de la vivienda en situaciones de sobrecarga o cortocircuito.
El Protector Contra Sobretensiones (PCS) evita daños en aparatos eléctricos. Las sobretensiones pueden ser permanentes o transitorias.
El Interruptor Diferencial (ID) previene contra fugas de corriente eléctrica.
Los Pequeños Interruptores Automáticos (PIAs) gestionan la corriente en los distintos circuitos electricos de forma individual. Protegiendo los circuitos de posibles sobrecargas o cortocircuitos.
Nota. La revisión y verificación del cuadro eléctrico siempre debe de hacerla un instalador electricista autorizado.
La importancia del cuadro eléctrico en una vivienda
El cuadro eléctrico desempeña un papel crucial en cualquier hogar, siendo el encargado de controlar y proteger la instalación eléctrica. Es el punto central desde el cual se distribuye la energía eléctrica a todos los puntos de la casa, garantizando un suministro seguro y eficiente.
- Controla la potencia eléctrica
- Protege contra cortocircuitos y sobrecargas
- Evita daños en los equipos (aparatos eléctricos y electrodomésticos)
- Brinda seguridad a los ocupantes de la vivienda
Es importante aprender algo de electricidad y comprender el papel que desempeña el cuadro eléctrico dentro de la instalación.
Componentes principales del cuadro eléctrico
El cuadro eléctrico en una vivienda está compuesto por varios elementos fundamentales que garantizan su correcto funcionamiento y protección. A continuación, se detallan los principales componentes:
Interruptor de Control de Potencia (ICP)
El Interruptor de Control de Potencia, también conocido como ICP, es un componente clave que se encarga de cortar el suministro eléctrico en situaciones de sobrecarga, es decir cuando la demanda de potencia es superior a la potencia contratada.
Interruptor General Automático (IGA)
El Interruptor General Automático, o IGA, tiene la tarea de cortar la electricidad de toda la vivienda en caso de cortocircuito o exceso de potencia consumida. Es un elemento de protección imprescindible para evitar daños en la instalación eléctrica y a los equipos conectados a la misma, también garantiza la seguridad de los ocupantes de la vivienda.
Protector Contra Sobretensiones (PCS)
El Protector Contra Sobretensiones, PCS, protege a los aparatos eléctricos de posibles daños causados por picos de tensión en la red eléctrica.
Sobretensiones permanentes
Son las sobretensiones ocurridas en el suministro eléctrico en las subidas de tensión. Su función es garantizar la integridad de los equipos conectados a la instalación y prolongar su vida útil.
Sobretensiones transitorias
Son las sobretensiones ocurridas durante tormentas eléctricas, es decir los rayos. Estos pueden afectar a la instalación eléctrica o a los equipos conectados a la misma.
Los protectores contra sobretensiones transitorias, están diseñados para derivar a tierra la electricidad de las tormentas. Esta intensidad eléctrica, puede afectar a la instalación eléctrica y a los aparatos conectados a ella.
¿Cuál es la diferencia entre protección contra sobretensiones transitorias y permanentes?
La principal distinción entre la protección contra sobretensiones transitorias y permanentes reside en el tipo de sobretensión que cada una está diseñada para salvaguardar.
Protección contra sobretensiones transitorias
La protección contra sobretensiones transitorias se encarga de contrarrestar los picos de tensión breves, generados por eventos como rayos, descargas eléctricas, cambios en la carga o fallos, mediante el recorte y desvío hacia tierra de dichos picos de tensión para evitar daños a los equipos eléctricos y electrónicos.
Para las picas de toma de tierra se utiliza el cobre por su buena conductividad eléctrica.
Protección contra sobretensiones permanentes
Por otro lado, la protección contra sobretensiones permanentes se focaliza en prevenir incrementos prolongados de tensión que superen el 10% del valor nominal de la red eléctrica, ya que estos pueden ocasionar daños graves como incendios o reducción de la vida útil de los dispositivos electrónicos y aparatos eléctricos.
En resumen, mientras la protección contra sobretensiones transitorias atiende a los picos momentáneos, la protección contra sobretensiones permanentes se ocupa de las elevaciones sostenidas en el tiempo.
Interruptor Diferencial (ID)
El Interruptor Diferencial, ID, previene de posibles fugas de corriente y protege contra posibles electrocuciones. Detecta cualquier desequilibrio entre la corriente de entrada y salida, cortando el suministro eléctrico para evitar accidentes sobre las personas.
Pequeños Interruptores Automáticos (PIAs)
Los Pequeños Interruptores Automáticos o PIAs, controlan los distintos circuitos de la casa de forma individual (c1 iluminación), permitiendo activar o desactivar la corriente en cada zona, estancia o circuito.
Esto facilita la gestión eficiente de la energía y asegura la protección de los equipos y de las personas que habitan la vivienda.
El cuadro eléctrico de una vivienda puede ser de electrificación básica de 5 circuitos o de electrificación elevada más de 5 circuitos.

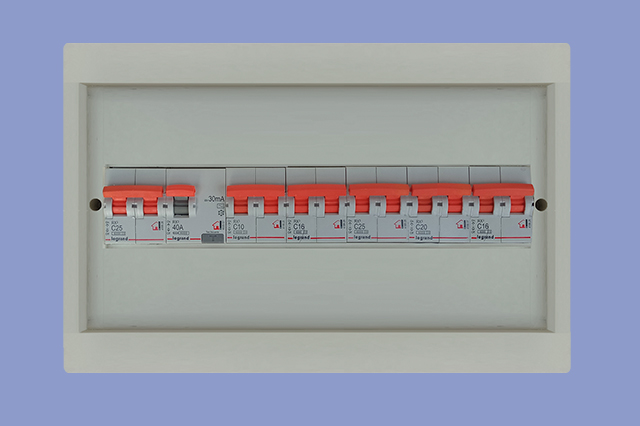

Cuadro de electrificación básica (5 circuitos)
Cuadro de electrificación elevada (más de 5 circuitos)
